气相色谱基本知识（7）


原子发射检测器（AED）
20世纪90年代新型的多元素检测器。AED是将成熟的原子发射光谱AES应用于气相色谱法的结果。 GC-AED应运而生。
AED属光度学检测法。由于它是原子（或原子离子）而不是分子激发后发射光，故有原子发射检测器之称。

工作原理
它是利用等离子体作激发光源，使进入检测器的被测组分原子化，然后原子被激发至激发态，再跃迁至基态，发射出原子光谱。根据这些线光谱的波长和强度即可进行定性和定量分析。

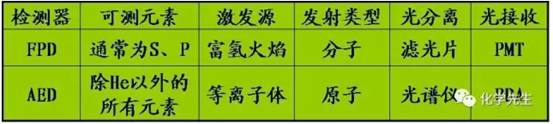

AED的工作原理与FPD基本相同，但具体内容两者又有差异。

结构组成
接口、传输线及其加热系统
微波诱导等离子体 、谐振腔、放电管 、微波发生器、其他辅助部件（溶剂排出系统、尾吹起和试剂气）
光谱仪
工作站（计算机）

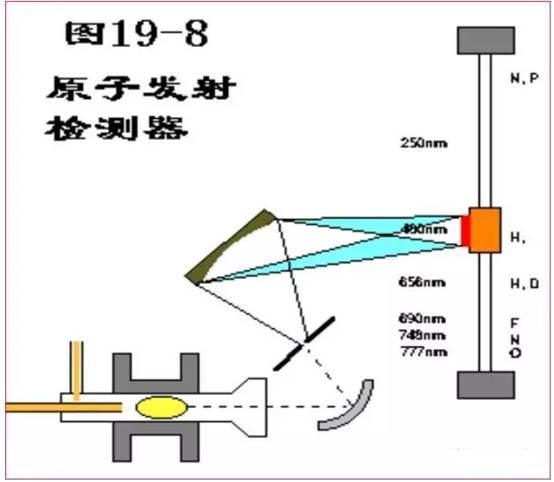

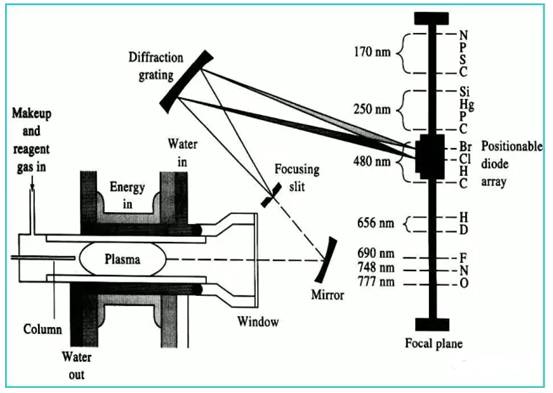

结构原理图

工作原理如下：将被测组分导人一个与光电二极管阵列光谱检测器耦合的等离子体中，等离子体提供足够能量使组分样品全部原子化，并使之激发出特征原子发射光谱，经分光后，含有光谱信息的全部波长聚焦到二极管阵列。用电子学方法及计算机技术对二极管阵列快速扫描，采集数据，最后可得三维色谱光谱图（见下图）。

性能特征
可作多元素同时检测
集通用性和选择行于一体，选择性强、灵敏度高
可用光谱图对元素进行证实
元素的响应值为等摩尔响应，几乎与分子结构无关
可测定未知组分的元素响应比或实验式或分子式
应用
AED的性能特征使它几乎可应用于GC所有领域，如从环境分析中的痕量农药残留分析到石油工业中的多元素模拟蒸馏；从金属元素到非金属元素；从定性分析到定量分析等，十分广泛。

使用注意事项
了解系统状况（气路系统漏气、气源纯度不够、柱流失、样品污染）
注意谐振腔内压力的变化
及时维护和更换关键部位（放电管、光路、水箱）
