JJF1516-2015《非铁磁金属电导率样(标)块校准规范》的解读

JJG1516-2015《非铁磁金属电导率样(标)块校准规范》已于2015年5月9日实施，其中规定了非铁磁金属电导率样块的校准项目、校准方法及相关技术要求。

一、制定的背景及目的

　　非铁磁金属电导率样块广泛应用于航空航天部门，用于校准涡流电导率仪，校准后的涡流电导率仪可用于材料的牌号分选及机械强度测量、热处理工艺监控以及飞行器构件的内应力等的最终判定，对确保航空航天飞行器的飞行安全有着极其重大意义。

　　在JJF1516-2015制定之前，样块电导率校准无据可依，各地在校准项目、校准方法、标准器的要求及技术要求等方面不能统一，现有规程、规范又不能覆盖，而用户需求十分迫切。针对这一情况，全国电磁计量技术委员会以质检办量函【2011】259号批准立项，由中国计量科学研究院负责起草。

二、主要内容

JJF1516-2015主要内容为应用范围、引用文件、名词术语、概述、计量特性、校准条件、校准项目、校准方法、校准结果及复校时间间隔等。JJG1516-2015中所指的是非铁磁金属电导率校准，是指用于航空航天等结构件的无磁金属材料，样块主要校准项目是电导率。

1.范围

JJF1516-2015适用于校准电导率范围为(1～101)%IACS或者(0.6～58)MS/m的非铁磁金属(合金)电导率样(标)块(以下简称“样块”)。

2.概述

　　简述样块基本材质形状和用途以及常用校准方法。

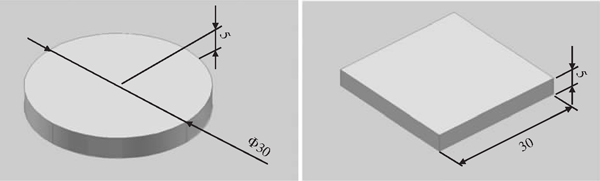

　　样块选用非铁磁金属材料，如铜、铝、钛及其合金，所有材料必须是无磁金属材料，样块一般为圆形与方形，如图1所示，几何尺寸应不小于30×30(mm2)或φ30(mm)，厚度不小于5mm。样块外观完好、无机械损伤、测量平面清洁、无划痕、无非导电膜层及氧化层。

　　图1非铁磁金属电导率样块形状

3.计量特性

　　主要是对样块量程及最大变化量等提出了要求。

4.校准条件

　　包括校准环境条件和校准用标准设备。

　　样块电导率与温度相关，校准时标准样块与被测样块必须置于同一控温环境中。

5.校准项目和校准方法

　　除了样块提出要求外，还确定了不同条件下样块的校准方法、校准点选取原则及允许误差计算公式。

6.校准结果表达

　　明确经校准后的样块出具的校准证书由封面和校准数据内页组成，封面由校准机构确定统一格式，校准证书的信息应满足的要求。

7.复校时间间隔

　　由于样块在使用过程中其表面容易出现磨损，故提出建议校准周期为1年比较合适。或是由送校单位根据使用情况自主决定复校时间间隔。

三、执行中应注意的问题

1.曲线分段拟合时标准样块数量:标准样块σΔR曲线拟合在(24～100)%IACS范围内数量不少于9块，是因为这段曲线斜率比较大，所以需要足够数量的标准样块才能保证曲线拟合偏差满足校准要求;标准样块σ-ΔR曲线拟合在(1～24)%IACS范围内数量不少于5块，是因为虽然这段曲线斜率比较小，曲线很平缓，但是所用的曲线拟合方程是三次方拟合，所以至少需要5个标准样块才能得到曲线。

2.分辨力:涡流电导率测量设备分辨力0.01%IACS的规定原因是性能稳定的涡流电导率仪如Fischer生产的SMP10，如果分辨力为0.1%IACS时，对大于且接近10%IACS的样块来说，0.1%IACS的变化量就会导致1%的偏差，而此量程的允许最大变化量为1%，所以不能满足样块的不确定度要求，因此规定插值法中涡流电导率仪的分辨力为0.01%IACS。
